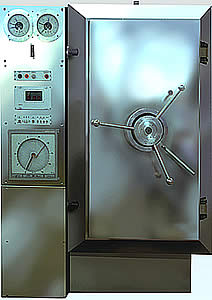

Стерилизатор паровой СГПД-1800

Стерилизатор паровой модели СГПД-1800 предназначен  для стерилизации водным насыщенным паром  под избыточным давлением, жидкостей и продуктов в герметичных  ёмкостях  вместимостью до 2000 мл, а также сыпучих , твердых и волокнистых материалов .

СГПД-1800 может быть использован в химико-фармацевтической, медицинской , пищевой, перерабатывающей промышленности  и других видов производства, где необходима стерилизация.

Стерилизатор горизонтальный, прямоугольный, двухдверный имеет камеру проходного типа, что позволяет разделить зону обработки на «чистую» и «грязную».

В стерилизаторе предусмотрены автоматические  режимы стерилизации:

- стерилизация лекарственных средств  в защитных ампулах;
- стерилизация жидкостей в негерметично закрытых сосудах;
-стерилизация текстильного материала (перевязочный материал ,хирургическое белье и др.)

Каждый режим  состоит из 6-8 этапов:

  1. Вакуумирование;
  2. Прогрев;
  3. Продувка;
  4. Нагрев;
  5. Стерилизация;
  6. Сброс давления;
  7. Вакуумирование;
  8. Охлаждение.

Предусмотрен автоматический и ручной режим работы.

В автоматическом режиме работой стерилизатора управляет блок программного управления (БПУ).

БПУ обеспечивает:

  1. програмное управление исполнительными механизмами стерилизатора при отработке циклограммы;
  2. автоматический выбор программ стерилизации в зависимости от заданного оператором  режима работы;
  3. визуальую индикацию отработки этапов циклограммы процесса стерилизации;
  4. визуальную и звуковую сигнализацию в случае отклонения параметров режима стерилизации от заданных;
  5. возможность корректировки программно-задаваемых параметров (временных интервалов) циклограммы со встроенной панели управления в зависимости от изменения требований технологического процесса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





1. Группа сосуда

4

2. Температура стерилизации, оС

102 - 132

3. Максимальное рабочее давление в стерилизационной камере Мпа (кгс/см²)

0,2±0,02 (2,0±0,2)

4. Рабочий объем стерилизационной камеры, куб.дм

1800

5. Потребляемая мощность, кВт

 0,6

6. Управление процессом

Программное

7. Внутренние размеры камеры, мм

(ширина х высота х длина )

626х1256х2350

8.Габаритные размеры стерилизатора, мм
ширина
высота (без предохранительного клапана)
высота (с предохранительным клапаном )
длина


946±3,0
1965±5,0
2225
3160±7,0

9.Габаритные размеры шкафа управления, мм (ширина х высота х длина) 443х1873х2260

10.Габаритные размеры стерилизатора с шкафом управления, мм (ширина х высота х длина )

1390х1965х3160

11.Масса, кг

2890

12.Параметры электрического питания:
Напряжение однофазное, В
Частота тока, Гц



220
50

13. Загрузка стерилизатора ампулами, (не менее):
      для ампул вместимостью 1 мл,   шт
      для ампул вместимостью 2 мл,   шт
      для ампул вместимостью 3 мл,   шт
      для ампул вместимостью 5 мл,   шт
      для ампул вместимостью 10 мл, шт
      для ампул вместимостью 20 мл, шт


95000
67500
50580
37100
23400
15700

14. Отклонение температуры стерилизации от заданной, оС

±1

15. Допустимое колебание давления пара на входе в стерилизатор, Мпа (кгс/кв.см)

±0,02 (0,2)

16. Время 1-го вакуумирования, мин.

3-17

17. Время продувки и нагрева стерилизационной камеры, мин

От30 до 120

18. Время стерилизационной выдержки, мин

От30 до 120

19. Время закрытия  давления, мин

От 5 до 20

20. Общее время технологического цикла, мин

От 54 до 150

21. Средний срок службы не менее, лет 10

В стерилизаторе также предусмотрены:

- механическая загрузка и разгрузка  камеры с помощью специальных стеллажей и тележек;
- протоколирование режима стерилизации на самописце;
-питание паром от постороннего источника (парогенератор, котельная);
-вакуумирование от постороннего источника (вакуумный насос)

Базовый комплект поставки:

  1. Стерилизатор СГПД-1800 (камера, корпус из нержав.стали 12Х18Н10Т)
  2. Мановакуумметры, манометр
  3. Система подготовки пара: фильтр грубой очистки пара, регулятор давления, сепаратор, фильтр тонкой очистки пара(15мк), конденсатоотводчики, исполнение рабочей поверхности нержав.сталь 12Х18Н10Т, производства фирм ADL, Armstrong (Бельгия, Португалия)
  4. Двухходовые электромагнитные клапана с ручным дублером, датчиком закрытия клапана, для систем с дистанционным управлением , обратные клапана (нержав.сталь 12Х18Н10Т) 5 шт,  фирмы ASCO Joucomatic
  5. Самописец, датчики
  6. Блок программного управления

Стоимость базового комплекта 1900 000 т.р.

Стоимость договорная, в зависимости от комплектации, возможно исполнение стерилизатора непроходного типа, корпуса стерилизатора из черного металла с порошковой окраской

Условия поставки:

Предоплата  100%
Срок изготовления  2мес.
Гарантийный срок 1 год

Поставка дополнительного нижеследующего оборудования по заказу:

1.Парогенератор
2.Система водоподготовки
3.Вакуумный насос
4.Тележки,стеллажи
