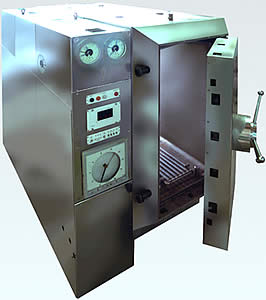

Стерилизатор паровой СГПД-1000

Стерилизатор паровой модели СГПД-1000 предназначен  для стерилизации водным насыщенным паром  под избыточным давлением, жидкостей и продуктов в герметичных  ёмкостях  вместимостью до 2000 мл, а также сыпучих , твердых и волокнистых материалов .

СГПД-1000 может быть использован в химико-фармацевтической, медицинской , пищевой, перерабатывающей промышленности  и других видов производства, где необходима стерилизация.

Стерилизатор горизонтальный, прямоугольный, двухдверный имеет камеру проходного типа, что позволяет разделить зону обработки на «чистую» и «грязную».

В стерилизаторе предусмотрены

автоматические  режимы стерилизации:
- стерилизация лекарственных средств  в защитных ампулах;
- стерилизация жидкостей в негерметично закрытых сосудах;
-стерилизация текстильного материала (перевязочный материал ,хирургическое белье и др.)

  Каждый режим состоит из 6-8 этапов:

1. Вакуумирование;
2. Прогрев;
3. Продувка;
4. Нагрев;
5. Стерилизация;
6. Сброс давления;
7. Вакуумирование;
8. Охлаждение.

Предусмотрен автоматический и ручной режим работы.

В автоматическом режиме работой стерилизатора управляет блок программного управления (БПУ).

БПУ обеспечивает:

1. програмное управление исполнительными механизмами стерилизатора при отработке циклограммы;
2. автоматический выбор программ стерилизации в зависимости от заданного оператором  режима работы;
3. визуальую индикацию отработки этапов циклограммы процесса стерилизации;
4. визуальную и звуковую сигнализацию в случае отклонения параметров режима стерилизации от заданных;
5. возможность корректировки программно-задаваемых параметров (временных интервалов) циклограммы со встроенной панели управления в зависимости от изменения требований технологического процесса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Группа сосуда	4
2. Температура стерилизации, оС	102 - 132
3. Максимальное рабочее давление в стерилизационной камере Мпа (кгс/см²)	0,2±0,02 (2,0±0,2)
4. Рабочий объем стерилизационной камеры, куб.дм	1000
5. Потребляемая мощность, кВт	0,6
6. Управление процессом	Программное
7. Внутренние размеры камеры, мм (ширина х высота х длина )	626х1256х1305
8.Габаритные размеры стерилизатора, мм ширина                                      высота (без предохранительного клапана) высота (с предохранительным клапаном ) длина	946±3,0 1965±5,0 2225 2115±7,0
9.Габаритные размеры шкафа управления, мм (ширина х высота х длина)	854х1873х1410
10.Габаритные размеры стерилизатора с шкафом управления, мм (ширина х высота х длина )	1800х1965х2115
11.Масса, кг	2678
12.Параметры электрического питания:                 Напряжение однофазное, В                 Частота тока, Гц	220 50
13. Загрузка стерилизатора ампулами, (не менее):       для ампул вместимостью 1 мл,   шт       для ампул вместимостью 2 мл,   шт       для ампул вместимостью 3 мл,   шт       для ампул вместимостью 5 мл,   шт       для ампул вместимостью 10 мл, шт       для ампул вместимостью 20 мл, шт	52777 37500 28100 20612 13000 8723
14. Отклонение температуры стерилизации от заданной, оС	±1
15. Допустимое колебание давления пара на входе в стерилизатор, Мпа (кгс/кв.см)	±0,02 (0,2)
16. Время 1-го вакуумирования, мин.	3-17
17. Время продувки и нагрева стерилизационной камеры, мин	От30 до 120
18. Время стерилизационной выдержки, мин	От30 до 120
19. Время закрытия  давления, мин	От 5 до 20
20. Общее время технологического цикла, мин	От 54 до 150
21. Средний срок службы не менее, лет	10

В стерилизаторе также предусмотрены:

- механическая загрузка и разгрузка  камеры с помощью специальных стеллажей и тележек;
- протоколирование режима стерилизации на самописце;
-питание паром от постороннего источника (парогенератор, котельная);
-вакуумирование от постороннего источника (вакуумный насос)

 Базовый комплект поставки:

1.Стерилизатор СГПД-1000 (камера, корпус из нержав.стали 12Х18Н10Т)
2.Мановакуумметры, манометр
3.Система подготовки пара: фильтр грубой очистки пара, регулятор давления, сепаратор, фильтр тонкой очистки пара(15мк), конденсатоотводчики, исполнение рабочей поверхности нержав.сталь 12Х18Н10Т, производства фирм ADL, Armstrong (Бельгия, Португалия)

4.Двухходовые электромагнитные клапана с ручным дублером, датчиком закрытия клапана, для систем с дистанционным управлением , обратные клапана (нержав.сталь 12Х18Н10Т) 5 шт,  фирмы ASCO Joucomatic
5.Самописец, датчики
6.Блок программного управления

Стоимость базового комплекта 1600 000 т.р.

Стоимость договорная, в зависимости от комплектации, возможно исполнение стерилизатора непроходного типа, корпуса стерилизатора из черного металла с порошковой окраской

Условия поставки:    Предоплата  100%
Срок изготовления  2мес.
Гарантийный срок 1 год

Поставка дополнительного нижеследующего оборудования по заказу:

1. Парогенератор
2. Система водоподготовки
3. Вакуумный насос
4. Тележки,стеллажи
