Titan2000 Dual Detector System (Dual & Multi)

Цифровая рентгеновская установка с двумя детекторами



  • До 1000 снимков в день
  • Легкость управления 2мя детекторами благодаря Интегрированной системе управления
  • Различные положения пациента: 4 положения/6 положений

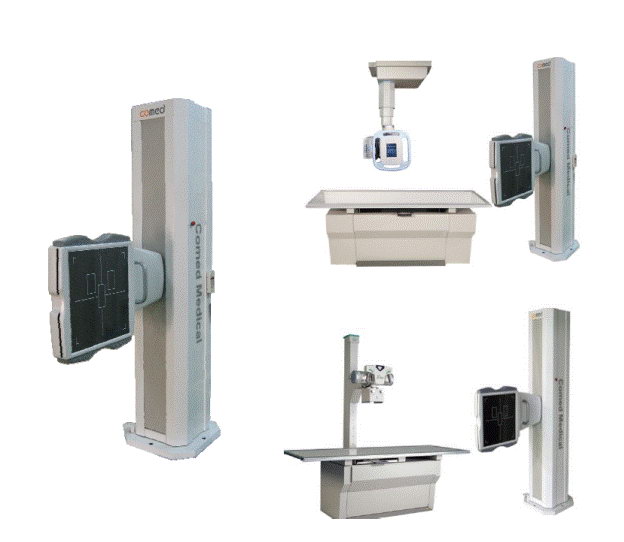

Вариант 1: Трубка-стенд+Мульти-стенд

Вариант 2: стол подкатной+Мульти-стенд+Потолочное крепление трубки

Спецификация

Система

Titan 2000 на два рабочих места

Тип детектора

Тип

9М (3Кх3К), 16М (4Кх4К)

Двойной детектор

Стол + вертикальный стенд

Генератор

500мАмп, 700мАпм

Тип

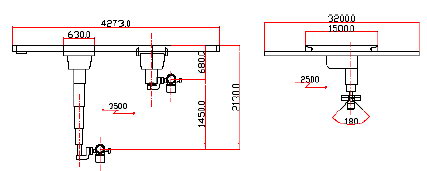

Потолочное или стендовое крепление рентгеновской трубкой

Стендовый вариант

Движение вперед-назад

185 мм

Поворот по оси Х

Более +/- 90

Поворот по оси Z

Более +/- 90

Максимальная высота

От пола 1720 мм

Минимальная высота

От пола 650 мм

Движение вверх-вниз

1170 мм

Движение вправо-влево

1940 мм

Стол

Движение вперед-назад

200 мм

Движение вправо-влево

600 мм


Спецификация системы
Мульти тип – мульти стенд

Оптика

Линза высокого разрешения 4К



ПЗС матрица (CCD Камера)

Матрица 3095 х 3076 точек или 4145 х 4125 точек, 16 Бит



Ход и поворот детектора по стенду

Максимальная высота

1765 мм



Минимальная высота

365 мм



Поворот детектора

- 135° / 135°



Поворот стенда

180°

Метод

Полностью моторизированная система




Тип Дуал – система с двумя детекторами

Мульти стенд







Трубка с креплением на стенде







Генератор

Тип

550 (500мА)

750 (700мА)



Режим работы генератора

Инверторный (40кГц)

Инверторный (40кГц)



Мощность

2Ø, 220 В, 40кВт

3Ø, 380В, 50кВт



Шаг, кВ

1кВ (40 – 125 кВ)

1 кВ, (40 – 150 кВ)



Шаг времени

1мс – 5 с

1мс – 5 с



Интерфейс

RS – 232C полностью цифровой

RS – 232C полностью цифровой

Рентгеновская трубка

Фокусное пятно

0.6 / 1.2 мм





Рабочее напряжение

40 – 150 кВ





Угол захвата

12°





Теплоемкость анода, не менее

300 000 тепловых единиц



Трубка с потолочным креплением







Коллиматор

Режим работы

Ручной / автоматический





Управление

Через ПК





Интерфейс

RS232C





Максимальный размер окна

35 см * 35 см (SID 65 см)





Минимальный размер окна

5 см * 5 см (SID 100 см)



ПЗС Матрица (CCD детектор)

Строение детектора

Полнокадровая ПЗС матрица



Детектор

3 Мегапикселя

4 Мегапикселя

Размер активного изображения

17” х 17”

17” x 17

Время экспозиции

2,5 с

5 с

Время обработки снимка

5 с

7 с

Время интегрирования

Программируется



Пространственное разрешение

3,6 п.л/мм

4,6 п.л/мм

Динамический диапазон

84 Дб

76 Дб

Сцинтиллятор

CsI или Gd202S:Tb



Рентгеновская решетка

13:1 200 линий, Фокусное расстояние 100см-180см



Интерфейс управления

RS-232C, USB 2.0



Глубина цветопередачи

16 бит



Мощность

DC, +5В~+15В



Контроль автоматической экспозиции (AEC)

3 поля



  • Отличное качество снимков
  • Детектор вобрал в себя самые последние технологии / цельный детектор с высоким DQE&MTF
  • Высокая надежность – низкая выработка теплоты (запатентовано) / полупроводниковый ПЗС Детектор / Мощное программное обеспечение
  • Простота работы с изображением  - простой рабочий процесс / функция полной съемки позвоночника / предустановка параметров под конкретного пользователя
  • DICOM 3.0 и HL7 совместимость



Рабочая станция

Центральный процессор

3.0 кГц и более

Память

2 Гб и более

Жесткий диск

80 Гб

Операционная система

Windows XP Professional

Хранение информации

CD-R/W, съемный Жесткий диск

Монитор

2.0М Медицинский монитор (опция)

Время обработки информации

10 с и менее

Передача информации

DICOM 3.0






X-View Software

Программное обеспечение

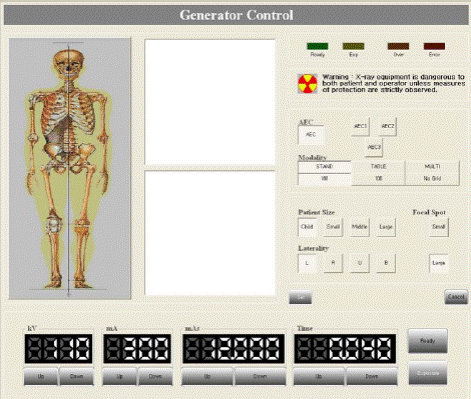

Панель управления рентгеновским излучением


  • Информация о пациенте и информация об исследованиях
  • Контроль автоматической экспозиции (AEC) Вкл. / Выкл.
  • Режим калибровки детектора
  • Анатомическая область исследования и уровень просмотра
  • Настройка условий экспозиции
  • Рентгеновская экспозиция
  • Режим анатомически программируемой рентгенографии (APR)

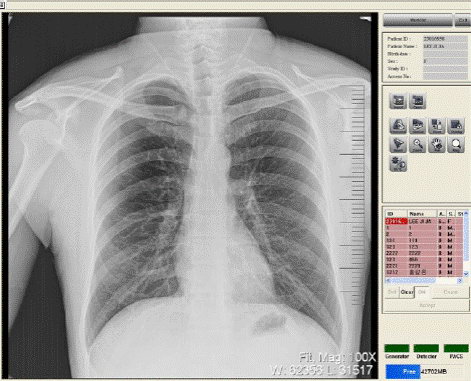

Режим экрана


  • Просмотр изображения
  • Увеличение, уменьшение, поворот изображения
  • Съемка черепа
  • Углубленное изучение выбранной области
  • Регулируемые окно/уровень, поворот изображения, усиление четкости, регулировка контраста

Галерея снимков




Поставщик оборудования производства Comed Medical Systems CO, LTD компания Тримм Медицина
г. Москва ул. Лобачика, 15 Тел. ( 495 ) 228-77-99, ( 495 ) 661-41-41
http://www.trimm.ru
