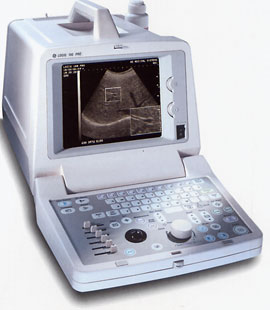

LOGIQ 100 PRO

• Портативная полностью цифровая ультразвуковая система универсального применения в абдоминальных исследованиях, акушерско- гинекологических, урологических, сосудов, сердца, близко расположенных образований, исследований новорожденных и педиатрии
• 32 канала приема-передачи изображения
• 256 градаций серой шкалы
• TGC- Компенсация ослабления эхосигнала: 6 ползунковых регуляторов TGC
• Стандартно функция автоматической оптимизации изображения (АТО - Automatic Tissue Optimization)
• Picture-in -Picture Zoom - функция избирательного увеличения интересующего участка изображения (PIP Zoom)
• Parallel - Focus Ultrasound -технология параллельной фокусировки позволяет получать изображения с изумительной четкостью по всей глубине изображения
• Integrated Image Memory -функция архивирования от 16 до 112 изображений, интегрированная в аппарат
• Cine Memory - функция кинопамяти. От 32 до 64 кадров Вы имеете возможность покадрово просматривать "замороженные" изображения для уточнения заключения по сложным и спорным случаям
• Возможность подключения мультичастотных датчиков от LOGIQ™ а 200
• Наличие драйверов, для архивации данных на PC
• Возможность разворота и переворота изображения, увеличения изображения с последующим просмотром

Конфигурация системы

• Консоль с клавиатурой
• Датчик, держатель для бутыли с гелем (сменный)
• Датчик, (по выбору пользователя)
• Кабель электропитания
• Бутыль с гелем

Размеры системы

• Высота 244 мм (9,6 дюйма)
• Ширина 276 мм (10,9 дюйма)
• Глубина 405 мм (15,9 дюйма)
• Вес 9,8 кг (без датчиков)

Сканирование

• Конвексное
• Микроконвексное
• Линейное электронное сканирование

Режимы дисплея

• В-, В/М-,М-, В/В- и М/М-режим
• Монитор
• 7-дюймовый черно- белый дисплей высокого разрешения
• Формат NTSC или PAL
• Защитный фильтр на ЭЛТ

Интерфейс оператора

• Алфавитно- цифровая клавиатура
• Один активный порт для датчика (опционально - два порта)
• Трекбол (шаровой манипулятор движения курсора)
• Система TGC по 6 уровням

Шкала оттенков серого цвета

• 256 оттенков серого цвета

Типы датчиков

• С36-3,5 Мгц Конвексный датчик (поле зрения 68°, радиус выпуклости 50 мм )
• С55-5 МГц Конвексный датчик (поле зрения 68°, радиус выпуклости 40 мм )
• L76-7,5 МГц Линейный датчик (поле зрения 60 мм )
• Е72- 6,5 МГц Микроконвексный внутриполостной датчик (поле зрения 120°, радиус выпуклости 10 мм )
• С31- 3,5 МГц Микроконвексный кардиодатчик (поле зрения 85°, радиус выпуклости 13,1 мм )
• CZB-6,5 МГц Микроконвексный неонатальный датчик (поле зрения 114°, радиус выпуклости 10 мм )
• LB-3,5 МГц Линейный датчик (поле зрения 94 мм )
• VE5-5 МГц Линейный внутриполостной ветеринарный датчик (поле зрения 60мм)

Обработка изображения

• Обращение изображения
• Вращение изображения на 180 градусов
• Прокручивание изображения
• По глубине
• Латерально

Предварительная обработка

• Динамический диапазон: от 30 дБ до 72 дБ (с шагом в 6 дБ)
• Регулировка усиления: от 0 дБ до 99 дБ (с шагом в 1 дБ)
• TGC- Компенсация ослабления эхосигнала 6 ползунковых регуляторов TGC
• Увеличение кадров 4 установки (0%, 25%, 50%, 75%)

Сохранение изображений

• Хранение 16 изображений - стандартный вариант
• Хранение 112 изображений - дополнительная поставка
• Передача изображений на компьютер - стандартный вариант
• Передача изображений на видеопринтер

Кинопамять

• 32 кадра - стандартный вариант
• 64 кадра - дополнительная поставка

PIP Zoom
Позволяет увеличить интересующие фрагменты изображения

АТО
Автоматическая оптимизация изображения, оптимизирует качество изображения нажатием одной кнопки

Измерения

• Расстояние
• Окружность (эллипс/ контур)
• Объем (эллипсоид/ расстояние)

Страница отчета

• Суммарный акушерский отчет: 5 типов
• Страница усредненных акушерских параметров
• Страница анатомического отчета
• График трендов
• Страница отчета по урологии
• Страница отчета по гинекологии
• Страница отчета по экстракорпоральному оплодотворению
• Страница отчета по кардиологии

Направляющая для биопсии
Меняется в зависимости от типа датчика

Варианты

• Педальный выключатель
• Переходник на два датчика
• Переходник для датчиков LOGIQ а200

Описание рабочего дисплея

• Имя пациента: 28 символов
• Идентификационный номер пациента: 16 символов
• Дата: 3 типа
• Часы: 24 часовой дисплей
• Название клиники: 30 символов
• Тип датчика
• Шкала оттенков серого
• Маркер шкалы (Глубина, Ширина)
• Точка фокусировки
• Глубина изображения
• Усиление
• Динамический диапазон
• Результаты измерения
• Срок беременности/расчет

Пиктограмма части тела

• Пиктограммы частей тела
• Акушерство/ гинекология 8 типов
• Живот 8 типов
• Молочная железа 2 типа
• Ветеринария 16 типов
