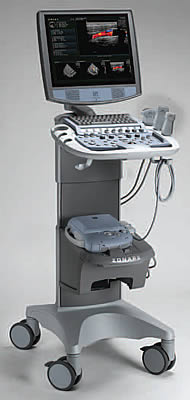

Z.One ультразвуковой аппарат нового поколения

Корпорация ZONARE Medical Systems производит уникальные УЗ-сканеры высочайшего класса нового поколения, в которых совмещены революционная технология и не имеющий прецедентов дизайн. Зонная технология сканирования изобретена и впервые применена корпорацией ZONARE. Данная технология, в применении ко всем типам клинических исследований, позволяет достигать наивысших результатов при минимальных затратах.

Платформа Z.One стала результатом совместной работы группы опытных медицинских инвесторов, менеджеров высшего звена индустрии УЗ-диагностики и лучших инженеров УЗ, большинство из которых являются учеными со степенью не ниже кандидата наук.

Преимущества

• новейшая революционная методика позволяет получать информацию в 10 раз быстрее обычного УЗ-аппарата, благодаря новому принципу приема-передачи звуковых волн;

• уникальное качество исследований, особенно в серой шкале;

• принцип и технологии, примененные в Z.ONE защищены более чем 60-ю патентами в Европе и США;

• автоматическая настройка по скорости звука и ее измерение дает уникальные возможности для исследователя и открывает огромные перспективы, в частности, в онкологии, а так же заметно снижает зависимость качества исследований от опытности оператора;

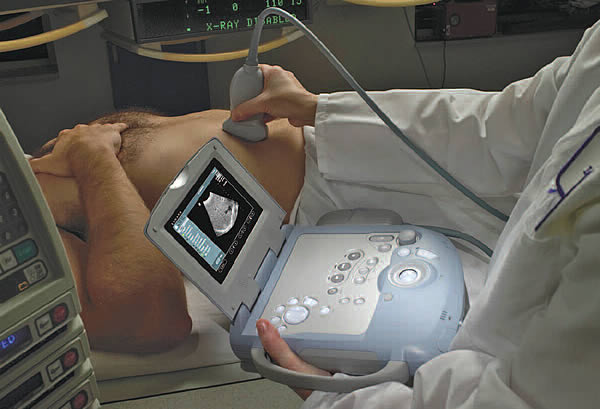

• данные, полученные на портативном аппарате, анализируются на стационарном аппарате без потери качества;

• возможность обновлять программное обеспечение с помощью интернета;

• невысокое энергопотребление позволяет эксплуатировать сканер автономно, используя аккумуляторы, как в стационарном, так и портативном варианте. Экономия в потреблении электричества по сравнению с традиционным УЗ — 100 000 рублей в год!

Технологии

Цветовой доплер — цветовое картирование, color doppler (CFM или CFA) Цветовой доплер (Color Doppler) — выделение на эхограмме цветом (цветовое картирование) характера кровотока в области интереса.

Кровоток к датчику принято картировать красным цветом, от датчика - синим цветом. Турбулентный кровоток картируется сине-зелено-желтым цветом. Цветовой доплер применяется для исследования кровотока в сосудах, в эхокардиографии. Другие названия технологии — цветовое доплеровское картирование (ЦДК), color flow mapping (CFM) и color flow angiography (CFA).

Импульсный доплер (PW, HFPW)

Импульсный доплер (Pulsed Wave или PW) применяется для количественной оценки кровотока в сосудах. На временной развертке по вертикали отображается скорость потока в исследуемой точке. Потоки, которые двигаются к датчику, отображаются выше базовой линии, обратный кровоток (от датчика) — ниже. Максимальная скорость потока зависит от глубины сканирования, частоты импульсов и имеет ограничение (около 2,5 м/с, при диагностике сердца). Высокочастотный импульсный доплер (HFPW — high frequency pulsed wave) позволяет регистрировать скорости потока большей скорости, однако тоже имеет ограничение, связанное с искажением доплеровского спектра.

Энергетический доплер — power doppler

Энергетический доплер (power doppler) — качественная оценка низкоскоростного кровотока, применяется при исследовании сети мелких сосудов (щитовидная железа, почки, яичник), вен (печень, яички) и др. Более чувствителен к наличию кровотока, чем цветовой доплер. На эхограмме обычно отображается в оранжевой палитре, более яркие оттенки свидетельствуют о большей скорости кровотока. Главный недостаток — отсутствие информации о направлении кровотока. Использование энергетического доплера позволяет судить о пространственной структуре кровотока в области сканирования.

Гармонические частоты — Tissue Harmonic Imaging — тканевая или 2-я гармоника

Tissue Harmonic Imaging (THI™, тканевая или 2-я гармоника) — технология выделения гармонической составляющей колебаний внутренних органов, вызванных прохождением сквозь тело базового ультразвукового импульса. Полезным считается сигнал, полученный при вычитании базовой составляющей из отраженного сигнала. Применение 2-й гармоники целесообразно при ультразвуковом сканировании сквозь ткани, интенсивно поглощающие 1-ю (базовую) гармонику. Данная технология предполагает использование широкополосных датчиков и приемного тракта повышенной чувствительности. Улучшается качество изображения, линейное и контрастное разрешение у пациентов с повышенным весом.
