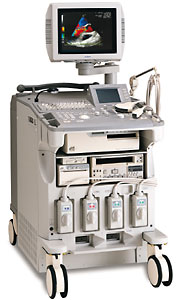

ProSound SSD-5500 - платформа для цифрового отображения ультразвукового луча, формирующая идеальный ультразвуковой луч, что позволяет получить исключительно высокое качество изображения. Области применения:
исследование брюшной полости
акушерство и гинекология
ультразвуковая ангиография
исследование периферических сосудов
педиатрия
урология
исследование поверхностно расположенных органов
исследование опорно-двигательного аппарата
нейрохирургия
микрохирургия
исследование органов грудной клетки Высочайшее качество изображения достигается:
в аппарате SSD-5500 ProSound PHD используется 1024 приемо-передаточных каналов
динамический диапазон - 182 dB
ЧСК - частота смены кадров более 1000 к/сек
ePHD - технология формирования луча (детектирование чистой эхо-гармоники) для улучшенной дифференцировки тканей
HST - технология формирования гемисферического ультразвукового потока
12-битовый цифровой формирователь луча (DBF)
QFI - выбор оптимальной рабочей частоты датчика (до 5 ступеней)
в аппарате SSD-5500 ProSound PHD возможен выбор предварительно установленных параметров обработки изображения нажатием одной клавиши. Предварительно можно настроить 15 индивидуальных программ. Режимы получения изображения:
B-режим
M-режим
D-режим
B/B-режим
B/M-режим
B/D-режим
B/Flow-режим (цветовое допплеровское картирование, энергетический допплер)
B/Flow/D-режим
B/Flow/D/M-BW/M-Color-режим (специально для кардиологии)
возможность получения объемного изображения -3D в режиме реального времени при помощи специальных датчиков (опция)
блок высокочувствительного спектрального допплера:
PW + 5,6 м/сек (управляемый постоянный)
CW + 15,92 м/сек (импульсный)
CV 0,5-10 м/сек (высокочастотный импульсный)
HE - тканевая гармоника
TDI - тканевой допплер: цветовое картирование движения тканей (опция, доступна при наличии датчиков с фазированной решеткой)
блок высокочувствительного энергетического допплера
DPF - Directional PowerFlow: направленный энергетический допплер
ZOOM - 6-кратное 13-ступенчатое увеличение изображения в реальном масштабе времени и изменение размеров "замороженного" изображения без потери качества (до 20 ступеней) с возможностью регулировки усиления
FAM - анатомический уголнезависимый М-режим - получение на экране до трех срезов одновременно в режиме реального времени (опция)
компьютерная реконструкция трехмерного изображения (опция)
проведение стресс-эхо (опция)
возможность получения объемного изображения органов брюшной полости и малого таза в режиме реального времени (4D) при помощи специальных датчиков Особенности аппарата:
в режиме B-color - используются 4 основные цветовые карты
получение на экране монитора 4-х активных полей изображения (опция)
6-кратное (13-ступенчатое) увеличение изображения в реальном масштабе времени и 2-кратное увеличение "замороженного" изображения без потери качества
HST- технология формирования гемисферического ультразвукового потока с новым 12-ти битовым цифровым формирователем луча (DBF)
PHD - технология формирования луча (детектирование чистой эхо- гармоники) для улучшенной дифференцировки тканей
THE - тканевая гармоника (4 режима)
ZOOM - общее и локальное увеличение изображения без потери качества
DDD - система двойного динамического дисплея обеспечивается на всех датчиках
B-flow - визуализация потоков в B-режиме (опция)
ED/FDA - система динамического фокусирования с динамической аподизацией
DAC- система динамического контроля апертуры
MBP - обработка множества лучей для формирования сверхвысокой частоты кадров (для кардиологии)
DSLDC-система динамического контроля плотности линий
DFI-система динамического мультичастотного изображения
IPS-выбор предварительно установленных параметров изображения, которые включаются нажатием одной клавиши (8 режимов)
PF - поэлементное фокусирование для четкого пространственного разрешения по всему рабочему полю
FAM - анатомический М-режим - получение на экране до трех срезов одновременно в реальном масштабе времени
A-SMA - система автоматизированного количественного анализа движения эндокарда
DMS - субсистема обработки данных (рабочая станция) позволяет запоминать изображения в цифровом формате, расширяет кинопамять, обеспечивает сетевую связь, совместимость с системой DICOM
при проведении исследования сосудов, щитовидной железы и ряде других - врачу может быть удобнее разделять экран в В-режиме не только по вертикали, но и по горизонтали Датчики:
более 40 электронных мультичастотных конвексных, линейных (в том числе с управляемым ультразвуковым потоком), фазированных, панорамных, биплановых, лапароскопических, интраоперационных, эндокавитальных, и трехмерных датчиков с автоматическим выбором во время работы оптимальной частоты (4 ступени)
частотный диапазон используемых датчиков от 2 до 13 МГц
имеется возможность подключения различных электронных конвексных, линейных, секторных датчиков от предыдущих моделей (от SSD-900 до SSD-2200) Интерфейс пользователя:
15-дюймовый высокоразрешающий безбликовый цветной монитор супервидеографик (SVHS)
бесчересстрочная развертка изображения
новый дизайн панели управления с дополнительным жидкокристаллическим экраном и выносной лампой подсветки пульта
управление FAM (угол независимый режим) вынесено на дополнительный дисплей
наличие видеовходов/выходов для подключения персонального компьютера, видеомагнитофона и видеопринтера
разъемы для подключения 3 электронных датчиков (стандарт) и одного карандашного датчика для постоянноволновой допплерографии (опция) Измерительные и расчетные функции:
стандартные измерительные функции значительно расширены за счет предлагаемых экспертных пакетов интегрированной биометрии:
в акушерстве - 45 авторских программ. Имеется возможность внесения собственных разработок
в кардиологии (B-режим - 8 авторских программ, M-режим -13 программ, D-режим -16 программ)
в урологии - интегрированный расчет размеров и объема предстательной железы, семенных пузырьков, яичек. Соотношение PSA к объему предстательной железы
в гинекологии - интегрированный расчет размеров и объема матки, яичников, шейки матки, эндометрия
четыре маркера-измерителя
53 стандартных варианта меток тела и 24 дополнительных Просмотр и архивация информации:
наличие расширенной кинопамяти
возможность архивации информации на жестком диске и флоппи-дискетах, магнито- оптических дисках
отображение физиологических сигналов
запоминание изображения в цифровом виде (100 изображений)
сетевая связь, совместимость с системой DICOM
опция - DMS, при которой возможна архивация до 999 изображений, 1000 протоколов, на одного пациента - до 20 Физические характеристики:
размеры 60 х 130-155 х 95см
масса ок. 180 кг.
потребляемая мощность около 1300VA
электробезопасность - IEC 60601-1, класс 1, тип BF
