SSD-4000
ВЫСОЧАЙШЕЕ КАЧЕСТВО ИЗОБРАЖЕНИЯ

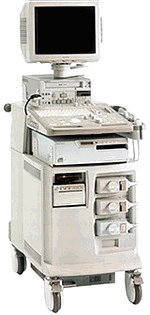

SSD-1400    Ультразвуковая диагностическая система SSD-4000 ProSound "Mid" класса. SSD-4000 ProSound - многопрофильная цифровая система, отличающаяся высокими эксплуатационными качествами при умеренной цене.

В сканнере SSD-4000 ProSound PHD используется новейшие разработки - датчики широкополосной Супер-Высокой Плотности (Wide-band Super High-Density - W-SHD).

Также в системе используется профиль Pure Harmonic Detection - PHD - использование второй гармоники эхосигнала дает свободные от артефактов изображения, с лучшим соотношением сигнал/шум, выдавая в итоге исключительно ясные изображения даже трудных в техническом отношении объектов.

Технология PHD дает возможность получать свободных от дисторсии частоты сигналы. Подобно другим системам ProSound, в аппарате SSD-4000 PureHD используется 12-ти битовый АЦП (AD converter). В сравнении с 10-битовыми системами, превышение на 10 dB динамического спектра или 3072 больше ступеней (4096 : 1024) делает более контрастным разрешение.


Сканнер SSD-4000 PureHD обладает такими свойствами серии Aloka ProSound, как:

  • Quint Frequency Imaging (Формирование изображении по частоте Квинта) позволяет выбрать оптимальный частотный диапазон в исключительно широкой полосе частот при использовании ч/б шкалы и допплера.
  • Возможность интеграции с системой видео-менеджмента DICOM.
  • Объемный режим (Volume Mode) дает фотографически реальные трехмерные изображения (3D-images).
  • DDD - Dual Dynamic Display: динамический апертурный контроль
  • Многолучевая обработка (Multi Beam Processing) способствует формированию сверхвысокой частоты кадров, обеспечивая оптимальную эффективность динамических исследований морфологии пациента. Алока SSD-4000 обеспечивает кадровую частоту до 500 в секунду и даже с общим абдоминальным датчиком UST-9123достигается частота до 286 кадров в секунду.

  • Области применения:

  • Радиология
  • Брюшная полость
  • Периферические сосуды
  • Поверхностно расположенные органы
  • Акушерство и гинекология
  • Кардиология (опция)
  • Урология
  • Педиатрия
  • Интраоперационные исследования
  • Высочайшее качество изображения достигается:

  • 12-битовым цифровым формирователем луча (DBF)
  • Наличием 256 приемо-передаточных каналов
  • Супервысокочувствительным формирователем луча
  • Расширенным динамическим диапазоном - 172 dB
  • Большим разбросом используемых частот и высокоплотными датчиками (от 2,5 до 13 МГц)
  • Четким формированием границ изображения (Пиксель-фокус)
  • Множественной (многофакторной) обработкой луча
  • Многочастотностью датчиков (до пяти ступеней)
  • Использованием высокочастотных датчиков (до 13 МГц)
  • Гармоническим эхо
  • Частотой смены кадров свыше 500 кадров в секунду.
  • Высокоразрешающим 15-ти дюймовым безбликовым цветным монитором с увеличенным форматомизображения и бесчересстрочной разверткой. Возможна регулировка монитора по высоте и углу наклона
  • Имеется возможность изменять формат экрана: полный, половина, четверть.

  • Характерные особенности аппарата :

  • Высочайшее качество изображения
  • Расширенные функциональные возможности пользователя
  • Подлинная многофункциональность
  • Интегрированная DMS
  • Легкость в управлении
  • Компактность
  • Возможность повышения версии аппарата
  • Имеется трансректальный механический датчик 360 град.
  • Уникально для машин "Mid"-класса - режим углового (латерального) усиления.

  • Акушерство-гинекология:

  • На каждую пациентку (применение в акушерстве-гинекологии) можно хранить до 10 отчетов - посещений, с возможностью построения графиков по каждому измеряемому параметру и сравнением с архивными данными.
  • Данный отчет (нормативы) может быть скорректирован с учетом многоплодной беременности
  • При ЭКО (экстра-корпоральном оплодотворении) в отчете можно фиксировать параметры измерений до десяти фолликулов, оценивая динамику их размеров. При этом сохраняется до 10 протоколов.
  • Подлинная многопрофильность обеспечивается:

  • Широким спектров режимов сканирования:
    • B-режим,
    • M-режим
    • D-режимы: спектральный, импульсно-волновой, импульсно-волновой с высокой частотой повторения импульсов, непрерывно-волновой, цветное допплеровское картирование, энергетический допплер, триплексный режим
    • B/B-режим,
    • B/M-режим и др.
  • DDD - системой двойного динамического дисплея
  • Большим выбором цветовых карт (B,M,D,- режимы)
  • Использованием 3D-датчиков (трехмерных), поддерживающих триплексный режим (опция),
  • Наличием управляемого постоянно-волнового допплера (опция)
  • Использованием датчиков с 360°-радиальным изображением
  • Многопрофильным программным обеспечением
  • Возможностью проведения брахитерапии
  • Значительным расширением стандартных измерительных функций за счет экспертных пакетов интегрированной биометрии
  • Возможностью получения, архивации и распечатки специализированных протоколов, дополненных эхограммами

  • Интегрированная DMS (подсистема обработки данных), архивация:

  • Вводить, обрабатывать и хранить данные о пациенте
  • Хранить изображения в цифровом формате: просмотр 2048 кадров в В-режиме, 1024 сек. в M/D режимах.
  • Архивация 999 изображений, до 30 тысяч протоколов
  • Объем магнито-оптического диска - 640 МБ
  • Возможно сохранение изображений на флоппи-дискетах
  • Осуществлять сетевую связь, совместимую с системой DICOM
  • Быстро просматривать хранящиеся в памяти изображения с одновременным выведением на экран до 99 изображений
  • Физические характеристики:

  • Размеры 49 х 131-156 х 86 см
  • Масса ок. 150 кг.
  • Потребляемая мощность ок. 1100VA.
  • Электробезопасность ультразвукового сканера - IEC 60601-1,
    класс 1, тип BF
  •
