* Продукция SonoSite производится по технологии ATL Ultrasound Inc.

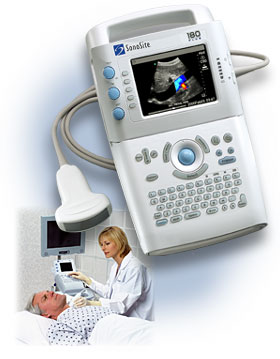

Портативная ультразвуковая система SonoSite 180PLUS

Области применения

  • Брюшная полость
  • Сосуды
  • Молочные железы
  • Акушерство
  • Педиатрия/ неонатальное применение
  • Интраоперационно
  • Инвазивные процедуры
  • Кардиология
  • Простата
  • Малые органы и структуры
  • Гинекология
  • Костно-мышечная система

Режимы получения изображения:

  • В-режим
  • М-режим
  • Импульсноволновой допплер
  • Постоянноволновой допплер для датчиков С15 и С11
  • Цветовой энергетический допплер
  • Направленный цветовой энергетический допплер PowerMap
  • Гармоника улучшенного разрешения
  • Двухкратное увеличение

Физические характеристики:

  • Длина: 33.8 см
  • Ширина: 19,3 см
  • Толщина: 6,1 см
  • Вес: 2,6 кг c одним датчиком

Интерфейс пользователя:

  • Управление с помощью специальных клавиш, трек-болла и стандартной клавиатуры
  • Узкий сектор обследования в В-режиме, а также в режимах цветового направленного и импульсноволнового допплера
  • Встроенный жидкокристаллический дисплей с диагональю 12,7 см
  • Оптимизация исходных параметров системы для различных типов телосложения

Датчики:

  • С60/5-2: 60 мм, полоса частот 5-2 МГц для общих исследований брюшной полости, акушерства и гинекологии
  • ICT/7-4: 11 мм, полоса частот 7-4 МГц, для гинекологических, акушерских и урологических исследований. Возможно применение биопсийных насадок.
  • C15/4-2: 15 мм, полоса частот 4-2 МГц для кардиологических и абдоминальных исследований
  • L38/10-5: 38 мм, полоса частот 10-5МГц, линейный.
  • Для исследования периферических сосудов, молочной и щитовидной желез, костно-мышечной системы. Возможно применение биопсийных насадок.
  • С11/7-4: 11-мм, полоса частот 7-4 МГц для исследования голов новорожденных, брюшной полости детей и новорожденных. Для исследования сосудов и детской кардиологии.

Параметры системы:

  • Динамический диапазон: около 140 дБ
  • Частота кадров: до 100 кадров в секунду

Память / просмотр изображений:

  • Объем памяти 119 изображений. Покадровый просмотр и вывод на печать.
  • Кинопетля изображений
  • Прямое подключение серийного порта системы к ПК через кабель. Загрузка точечных изображений с высоким разрешением с помощью программы SiteLink.

Пакеты клинических программ

  • Акушерские расчеты с помощью стандартных таблиц
  • Кардиологические расчеты
  • Допплеровские расчеты для сосудов
Инструменты измерения:
  • Курсоры для линейного расстояния
  • Расчет объема
  • Эллипс для измерения площади и окружности
Питание:
  • От аккумулятора или сети переменного тока. Заряженный аккумулятор работает 1,5- 4 часа
  • Подзаряжаемый литиевый аккумулятор
  • Переменный ток, универсальный сетевой адаптер
Информация на дисплее:
  • Текст и пиктограммы

Периферия

  • Видеовыход (NTSC/PAL) для подключения видеомагнитофона, принтера и внешнего монитора
  • Подключение к ПК непосредственно через кабель или через подставку SiteStand для передачи изображений в формате .bmp
  • ЭКГ / серийный коннектор

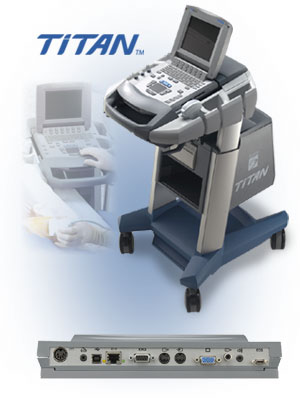

Модульная ультразвуковая система Titan

  • Мобильная: вес 3,5 кг, жидкокристаллический экран 21, 5 см
    Надежная: используются самые последние технологии в производстве микросхем (технология ASIC )
  • Прочная: создана для работы в экстремальных условиях, устойчива к падению
  • Легко использовать: интуитивно понятный интерфейс
  • Возможность стационарного и мобильного использования.
    Система Titan может использоваться со своей мобильной загрузочной стойкой (для подключения к внешним информационным системам) или в качестве переносного прибора с мини-подставкой.
  • Возможность подключения к внешним информационным системам и периферийным устройствам на месте обследования
  • Экономичный способ постепенного расширения возможностей системы
    (за счет приобретения новых аппаратных и программных опций, а также микропроцессорных наборов, поставляемых SonoSite.) Новые элементы легко и экономично добавляются к системе посредством использования кодирующей карты промышленного стандарта или установке нового/ обновленного аппаратного обеспечения.

Режимы визуализации:

  • В-режим
  • Увеличение
  • Режим двух изображений
  • Режим тканевой гармоники
  • Цветовой энергетический допплер
  • Цветовой направленный энергетический допплер
  • Цветовой допплер, основанный на скорости кровотока
  • М-режим
    Три скорости развертки М-эхограммы,
    различные способы разбивки экрана:1/2 и 1/2, 1/3 и 2/3, полный экран
  • Импульсно- волновой допплер
  • Постоянно-волновой допплер
  • Дуплексный режим
    Три скорости развертки доплеровской спектрограммы, различные способы разбивки экрана:1/2 и 1/2, 1/3 и 2/3, полный экран

Области применения :

  • общая радиология;
  • акушерство
  • гинекология;
  • хирургия;
  • терапия;
  • урология;
  • педиатрия/ неонатология;
  • флебология;
  • травматология;
  • онкология;
  • кардиология

Датчики

Широкополосная технология
Легкие, безштырьковое соединение

  • С60/5-2: 60 мм, полоса частот 5-2 МГц. Широкополосный конвексный датчик для общих
    исследований брюшной полости, акушерства и гинекологии. Имеется биопсийная насадка. Режимы визуализации: В-режим, М-режим, цветовой энергетический допплер, импульсно- волновой допплер, тканевая гармоника.
  • ICT/8-5: 11 мм, полоса частот 8-5 МГц. Широкополосный внутриполостной датчик для
    акушерства и гинекологии. Имеется биопсийная насадка. Режимы визуализации: В-режим, М-режим, цветовой энергетический допплер и цветовой направленный энергетический допплер, импульсно- волновой допплер.
  • C15/4-2: 15 мм, полоса частот 4-2 МГц. Широкополосный микроконвексный датчик для кардиологических и абдоминальных исследований. Режимы визуализации: В-режим, М-режим, цветовой энергетический допплер и цветовой направленный энергетический допплер,
    цветовой допплер, основанный на скорости кровотока, импульсно- волновой допплер, постоянно-волновой допплер, тканевая гармоника.
  • С11/8-5: 11-мм, полоса частот 8-5 МГц. Широкополосный микроконвексный датчик для нейросонографии, а также для исследования брюшной полости детей и новорожденных. Для
    исследования сосудов и детской кардиологии. Режимы визуализации: В-режим, М-режим, цветовой энергетический допплер и цветовой направленный энергетический допплер, цветовой допплер,
    основанный на скорости кровотока, импульсно- волновойдопплер, постоянно-волновой допплер.
  • L38/10-5: 38 мм, полоса частот 10-5 МГц. Широкополосный линейный датчик для исследования периферических сосудов, молочной и щитовидной желез, костно-мышечной системы. Имеется
    биопсийная насадка. Режимы визуализации: В-режим, М-режим, цветовой энергетический допплер
    и цветовой направленный энергетический допплер, цветовой допплер, основанный на скорости кровотока, импульсно- волновой допплер.
  • HST/ 10-5: 25-мм, полоса частот 10-5 МГц. Широкополосный линейный датчик для
    интраоперационного применения и исследований поверхностных сосудов.
    Режимы визуализации: В-режим, М-режим, цветовой энергетический допплер и цветовой
    направленный энергетический допплер, импульсно- волновой допплер.
  • С8/8-5: 8 мм, полоса частот 8-5 МГц. Широкополосный внутриполостной датчик для исследования простаты. Имеется биопсийная насадка. Режимы визуализации: В-режим, М-режим, цветовой энергетический допплер, импульсно- волновой допплер.

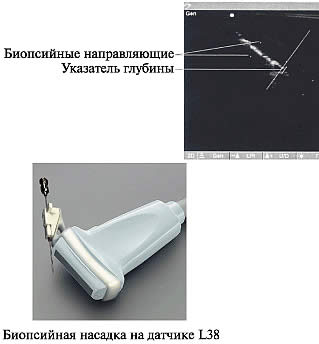

Биопсия

Для закрепления биопсийных игл на датчиках SonoSite TITAN используются биопсийные насадки (для датчиков С60, ICT, L38, C8). Система TITAN создает направляющие линии, которые показывают предполагаемый путь биопсийной иглы. Эхосигналы от цели биопсии и от иглы выводятся на экран системы, что помогает направить иглу в цель.

Технические характеристики SonoSite Titan

Параметры системы

  • Динамический диапазон: до 155 Дб
  • Частота кадров: до 150 Гц
  • Возможность оптимизации изображения в зависимости от телосложения пациента (кнопки Pen -максимальное проникновение, Res -максимальное разрешение и Gen - оптимальное соотношение проникновения и разрешения)
  • Формирование отчета о пациенте

Мобильная стойка

  • Длина: 81см, ширина: 57 см,
    регулируемая высота: 84-115 см
  • Возможность одновременного подключения трех датчиков

Хранение изображений и кинопетля

  • Память: на компактной flash карте Кинопетля: до 220 изображений
  • Прямое подключение к ПК через кабель USB
  • Загрузка точечных или JPEG изображений с высоким разрешением с помощью программы SiteLink
  • Перевод данных на ПК в фоновом режиме (возможность получения изображений во время передачи данных)

Питание

  • От аккумулятора или сети переменного тока.
    Заряженный аккумулятор работает 1,5- 4 часа
  • Подзаряжаемый литиевый аккумулятор
  • Переменный ток, универсальный сетевой адаптер,
    100-240 В, 50-60 Гц

Периферия

  • Видеовыход (NTSC/PAL) для подключения
    видеомагнитофона, принтера или внешнего монитора
  • Подключение к ПК непосредственно через кабель USB
    для передачи изображений с высоким разрешением
    в формате .bmp
  • Выходы: S-видео, Ethernet, VGA

Измерения и вычисления

  • В-режим
    Курсоры для измерения линейного расстояния - два набора
    Эллипс для измерения площади и окружности
  • М-режим
    Набор курсоров для измерения расстояния и времени
    Измерение частоты сердечных сокращений
  • Допплер
    Курсоры для измерения скорости - два набора
    Скорость(максимальная, средняя на пиковом фрагменте кривой, в конце диастолы), ускорение, прошедшее время, время ускорения, интеграл скорости по времени, градиент давления, средний градиент давления, отношение двух скоростей (систола/ диастола), индекс резистентности, пульсационный индекс
  • Объем кровотока (вычисляется на основании измерений В-режиме и в допплере)

Расчеты

  • Пакет акушерских расчетов
  • Индекс околоплодных вод
  • Средний возраст по данным УЗИ
  • Предполагаемая дата родов по дате последней менструации
  • Предполагаемая дата родов на основе среднего возраста по данным УЗИ
  • Расчетный возраст плода.
  • Расчетная масса тела плода
  • Размер плодной оболочки
  • Гестационный возраст по дате последней менструации.
  • Стандартные пакеты расчетов

Пакет сосудистых расчетов

  • Проксимальный отдел общей сонной артерии
  • Средний отдел общей сонной артерии
  • Дистальный отдел общей сонной артерии
  • Луковица.
  • Проксимальный отдел внутренней сонной артерии
  • Средний отдел внутренней сонной артерии
  • Дистальный отдел внутренней сонной артерии
  • Проксимальный отдел наружной сонной артерии
  • Средний отдел наружной сонной артерии
  • Дистальный отдел наружной сонной артерии
  • Позвоночная артерия
  • Отношение общей сонной артерии к внутренней сонной артерии


Совместимость

Имеется программное обеспечение для хранения данных в формате DICOM
