Наглядная концепция работы

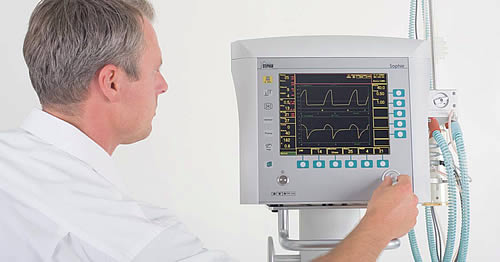

Все установки могут быть сделаны с помощью одной вращающейся ручки. Наглядная концепция работы систематично направляет пользователя по меню вентиляции. Видны только те параметры, которые относятся к выбранному режиму вентиляции, и их можно легко приспособить потребностям больного до начала вентиляции.
Эффективный мониторинг позволяет все время контролировать безопасность.

Режимы вентиляции

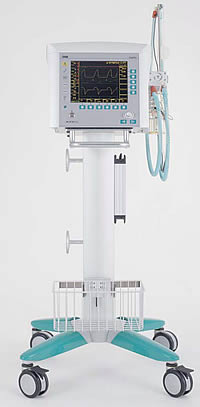

Аппарат SOPHIE обеспечивает все обычные режимы вентиляции, управляемой по давлению.
Широкий спектр приложений был дополнен вентиляцией, запускаемой больным с поддержкой давлением (PSV), наряду с дополнительной высокочастотной осцилляцией.

Инновационная конструкция
Компактная конструкция позволяет оптимально использовать доступное пространство. Эргономичная конструкция уменьшает рабочую нагрузку и расходы при клиническом применении и дает явные преимущества по части гигиены. Другое преимущество состоит в высокой совместимости с STEPHANIE: компоненты больного, трубки и датчики идентичны и их можно без проблем менять между двумя аппаратами.

Технические характеристики:

Общие характеристики
Класс MPG II b
Законодательство по медицинскому оборудованию
(немецкая аббревиатура)
Размеры 390 x 340 x 300 мм (ШxВxГ) плюс компонент больного 90 мм
Вес 23 кг

Электропитание
Сеть 85-260 В, 50-60 Гц, 200 ВА
Аккумулятор 24 В, около 30 мин.

Подводка газа
воздух 3 - 6 бар + 0,5 бар
O2 3 - 6 бар + 0,5 бар

Режимы работы
управляемый: по давлению линейная, синусоидная, прямоугольная волна
переключаемый: с ограничением по объему

Режимы вентиляции
CPAP с/без резерва
ВЧО (опция)
SIMV PSV
вспомогательно-принудительная PSV
IMV ВЧО (опция)

Параметры

Рабочий блок
Pmax 5 ... 60 мбар
PEEP 0 …30 мбар
Температура 30... 39 C
Время вдоха 0,1 ... 2 сек.
Время выдоха 0,1 ... 60 сек.
FiO2 21 ... 100%
Триггерный поток 0,1 ... 2,9 л/мин
Давление 0,1 ... 2,9 мбар
Высокочастотная осцилляция (опция)
Часть вдоха прямоугольная волна 33 %, 40%, 50 %
синусоидная
Частота 5 ... 15 Гц (300 ... 900 /мин)
Амплитуда 1 ... 6 (до макс. 12 мл VTosc)
Компонент больного
Безопасное давление 20 ... 70 мбар
Емкость увлажнителя 350 мл

Предварительная оксигенация
регулируемая (макс. 5 мин) 21 ... 100 % O2

Мониторинг
Дисплей 10,4" Farb-TFT
Давление Pmax, Pmean, Peep, Posc (опция)
Объем MV, VTe, VTi, Vleak,Vo, MVo (опция)
Частота дыхания
Часть вдоха
FiO2
Температура вдыхаемого газа
резистивность
растяжимость
Графический дисплей p(t), V(t), V(t),V(p), V'(V), V'(p)
выбор масштаба
функция измерения

Наблюдение
Сигналы тревоги визуальный, звуковой, текстовые сообщения
Давление Pmax, Pmean, Peep,Posc (опция)
Объем MV, VTc,MVo (опция)
FiO2
Температура вдыхаемого газа
Апноэ

Вывод данных
RS232

Датчики
поток/объем пневмотахограф
тип B до 10 л/мин
тип C до 22 л/мин
FiO2 электрохимическая кислородная ячейка
Температура температурный датчик
проксимальный
дистальный
