Сомнологические исследования Энцефалан-ПСГ

Полисомнографические исследования Полисомнографические исследования являются основным методом диагностики нарушений сна (инсомния, гиперсомния, парасомния, нарколепсия), расстройств дыхания во сне (синдром апноэ сна, альвеолярная гиповентиляция, храп) и сопутствующих сердечно-сосудистых заболеваний (нарушения сердечного ритма, ишемическая болезнь сердца), а также неврологических и психосоматических расстройств (эпилепсия, синдром "беспокойных ног", бруксизм и др.).

Исследования могут проводиться в автономном или телеметрическом режиме. Автономный режим (по типу холтеровского мониторирования, с записью на карту памяти) позволяет проводить их в естественных для пациента условиях - дома, в санаториях или сомнологических лабораториях.

Телеметрический режим (Bluetooth) применяется преимущественно в условиях медицинского учреждения - в обычных или специализированных палатах, дома у пациента в присутствии врача. Предусмотрена возможность проведения синхронизированного ЭЭГ-ПСГ-видеомониторинга.
Телеметрический режим работы обеспечивает проведение функциональных проб (на фоно и фотостимуляцию, гипервентиляцию, медикаментозных и т.д.) при сопутствующих ЭЭГ-исследованиях, а также обеспечивает нейромониторинг, анализ длиннолатентных ВП, в том числе когнитивных (CNV, P300, MMN) и ВП на аудиовизуальную стимуляцию.

Дополнительный беспроводной кардиореспираторный модуль ПГ-ЭКГ необходим при выполнении кардиореспираторного мониторинга.

Беспроводной модуль "ПОЛИ-4" предназначен для дополнительного контроля различных физиологических сигналов в необходимых сочетания.

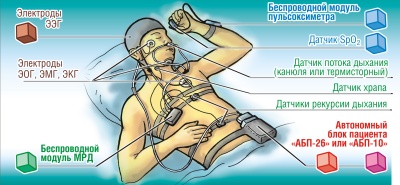

Варианты комплектов "ЭНЦЕФАЛАН-ПСГ"

Полисомнографические исследования преимущественно у пациентов с проблемами сна в сочетании с различными неврологическими заболеваниями и эпилепсией.

АТ-ПСГ-12

Портативный электроэнцефалограф-регистратор
"Энцефалан-ЭЭГР-19/26"

12 отведений ЭЭГ, 1 канал ЭКГ, 2 - ЭОГ,1- ЭМГ, параметры дыхания, храп, сатурация кислорода, двигательная активность, положение тела пациента.

Автономный блок пациента "АБП-26" с электродной системой ЭС-11 и необходимыми датчиками.
Беспроводной модуль пульсоксиметра.
Беспроводные датчики двигательной активности.

АТ-ПСГ-20

Портативный электроэнцефалограф-регистратор
"Энцефалан-ЭЭГР-19/26"

20 отведений ЭЭГ, 1 канал ЭКГ, 2 - ЭОГ,1- ЭМГ, параметры дыхания, храп, сатурация кислорода, двигательная активность, положение тела пациента.

Автономный блок пациента "АБП-26" с электродной системой ЭС-19 и необходимыми датчиками.
Беспроводной модуль пульсоксиметра.
Беспроводные датчики двигательной активности.
Беспроводной модуль МРД.



Полисомнографические исследования преимущественно у пациентов с проблемами сна и кардиореспираторными нарушениями.

АТ-Сомно

Портативный электроэнцефалограф-регистратор
"Энцефалан-ЭЭГР-19/26" Модификация "Мини"

2 отведения ЭЭГ, 1 канал ЭКГ, 2 - ЭОГ, 1 - ЭМГ, параметры дыхания, храп, сатурация кислорода, двигательная активность, положение тела.

Автономный блок пациента "АБП-10" с электродной системой "ЭС-4" и необходимыми датчиками.
Беспроводной модуль пульсоксиметра.
Беспроводные датчики двигательной активности.

АТ-Мини-ПСГ

Портативный электроэнцефалограф-регистратор
"Энцефалан-ЭЭГР-19/26" Модификация "Мини"

6 отведений ЭЭГ, 1 канал ЭКГ, 2 - ЭОГ, 1 - ЭМГ, параметры дыхания, храп, сатурация кислорода, двигательная активность, положение тела пациента.

Автономный блок пациента "АБП-10" с электродной системой "ЭС-8" и необходимыми датчиками.
Беспроводной модуль пульсоксиметра.
Беспроводные датчики двигательной активности.
Беспроводной модуль МРД.

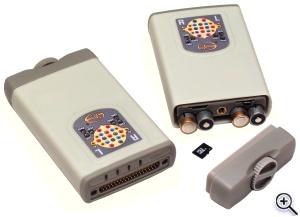

Автономный блок пациента "АБП-26"

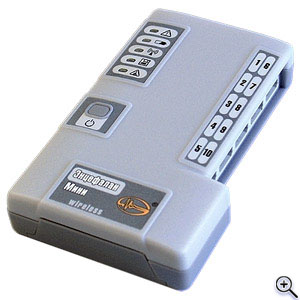

Автономный блок пациента "АБП-10"

Автономный блок пациента АБП-26 Автономный блок пациента АБП-10

Общее количество каналов регистрации - 26
Вес блока - 400 гр.
Размер корпуса - 143*85*33 мм.
Аккумуляторы типа АА - 4 шт.

Общее количество каналов регистрации - 11
Вес блока - 200 гр.
Размер корпуса - 123*78*28 мм.
Аккумуляторы типа АА - 2 шт.

Типовой объём карты памяти (microSD) емкостью 2Гб обеспечивает более 48 часов непрерывной записи.
Bluetooth – интерфейс связи с ПК, беспроводными модулями регистрации, датчиками и стимуляторами.

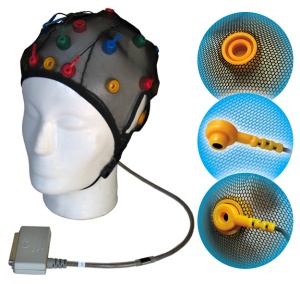

Комплект электродов

Комплект электродов "Энцефалан-КЭ"

Обеспечивает комфортные условия проведения длительных исследований с помощью электродных систем (ЭС-4, 8, 11, 19 – каждая в детском и взрослом вариантах) и эластичных шапочек различных размеров (от 34 до 66). Цифры в названии электродной системы обозначают число скальповых электродов ЭЭГ.
Электродные системы "ЭС-11" и "ЭС-19" предназначены для работы с блоком "АБП-26" электроэнцефалографа "Энцефалан-ЭЭГР-19/26".
Электродные системы "ЭС-4" и "ЭС-8" предназначены для работы с блоком "АБП-10" электроэнцефалографа "Энцефалан-ЭЭГР-19/26" модификации "Мини".
Возможно использование чашечковых клеящихся электродов ЭЭГ.

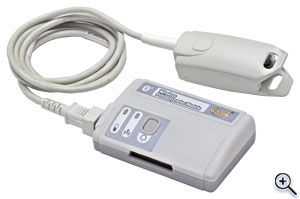

Беспроводной модуль пульсоксиметра

Беспроводной модуль пульсоксиметра

Предназначен для регистрации уровня насыщения (сатурации) артериальной крови кислородом (SpO2 ) с помощью различных датчиков.

Допустимое отклонение значений сатурации (в диапазоне от 70 до 100%) - в пределах 3%.

Время обновления показаний 10; 20; 30; 40; 50 и 60 с.


Беспроводной датчик двигательной активности

Беспроводной датчик двигательной активности

Обеспечивает телеметрическую передачу данных о движениях рук или ног в зависимости от места установки.

Батарейное питание - ААА, 1 шт.

Легко устанавливается на конечности при помощи эластичной ленты.

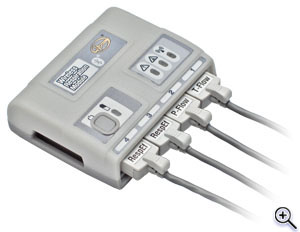

Беспроводной модуль респираторных датчиков

Беспроводной модуль респираторных датчиков

Для регистрации параметров дыхания от четырёх датчиков: двух респираторных (абдоминальный и торакальный), датчика храпа и ороназального датчика дыхания.

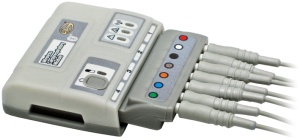

Беспроводной кардиореспираторный модуль ПГ-ЭКГ

Беспроводной кардиореспираторный модуль ПГ-ЭКГ

Одновременно с записью ЭЭГ, по 3м отведениям записывается ЭКГ и реопневмограмма (импедансная респираторная кривая).

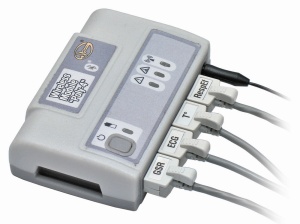

Беспроводной модуль ПОЛИ-4

Беспроводной модуль "ПОЛИ-4"

Обеспечивает регистрацию до 4 дополнительных сигналов в требуемом сочетании (одновременно с ЭЭГ) – ЭКГ, ЭМГ, ФПГ, рекурсия дыхания, поток дыхания, храп, кожная гальваническая реакция, температура и т.д.

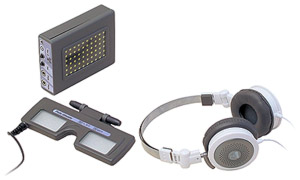

Беспроводной фоно-фотостимулятор

Беспроводной фоно-фотостимулятор

Предназначен для проведения функциональных проб на фотостимуляцию с помощью светодиодной матрицы, расположенной в корпусе блока управления (стандарт), или светодиодных очков с независимым управлением по правому и левому каналам (дополнение).

Фоностимуляция осуществляется с помощью специально откалиброванных наушников.


Комплект для ЭЭГ-видеомониторинга

Комплект для ЭЭГ-видеомониторинга

Для цифровой, полностью синхронизированной с ЭЭГ-ПСГ-данными, видеорегистрации состояния пациента и записи аудиоинформации в процессе проведения исследований.

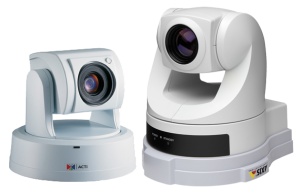

В комплект входят одна или две (ближнего плана и общего вида) видеокамеры (оптическое или цифровое увеличение, поворотное устройство, DVD-качество, возможность ночного видеонаблюдения).


Функциональные возможности ПСГ-исследований

На основе анализа данных ПСГ-исследования врач может самостоятельно построить гипнограмму, используя инструменты быстрого поиска необходимых фрагментов и режим трендов показателей, или воспользоваться режимом автоматического построения гипнограммы, что может существенно сэкономить время врача и позволить ему достаточно быстро сформировать окончательный вариант экспертной гипнограммы.
На основе сигналов, поступающих с беспроводного пульсоксиметра, программа автоматически определяет интервалы десатурации и формирует отчетные формы по данным SpO2 в привязке к стадиям сна (гипнограмма) и положениям тела (датчик положения тела).
На основе анализа сигналов абдоминальной и грудной рекурсии дыхания, потока дыхания и храпа автоматически формируются отчетные формы по дыхательным нарушениям и осуществляется дифференциальная диагностика апноэ (центральное, обструктивное, смешанное).
На основе данных датчика положения тела и данных от беспроводных датчиков двигательной активности выявляется наличие и степень выраженности "синдрома беспокойных ног" и формируются отчетные формы по двигательным нарушениям во сне.

Полисомнографические исследования Полисомнографические исследования

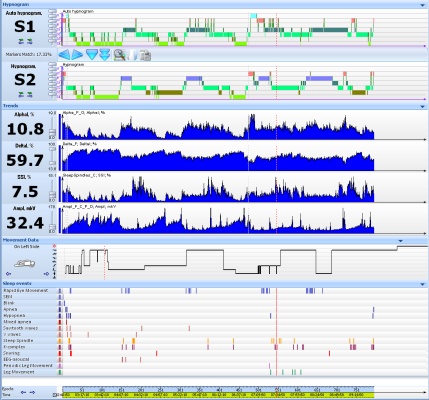

Автоматически построенная гипнограмма, как правило, является "черновым вариантом", на её основе врач строит экспертную гипнограмму, уточняя продолжительность и тип стадий сна при визуальном анализе данных в сигнальном окне, а также с помощью различных видов математического анализа и трендов расчётных показателей.
Тренды дают представление о динамике физиологических характеристик в сжатом виде при длительной регистрации, что значительно ускоряет визуальный анализ больших массивов данных, получаемых при ПСГ-исследованиях.
Динамика изменения положения тела пациента представляется в виде графика и учитывается при формировании отчёта.

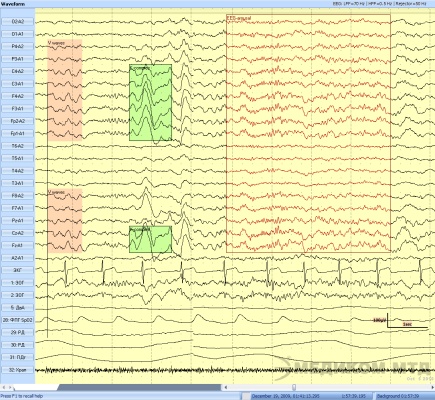

Во время обработки исследования врач выявляет визуально или автоматически различные события сна, указывая временные интервалы и каналы, к которым они относятся, в частности, признаки стадий сна (К-комплексы, сонные веретёна, БДГ и др.), формы двигательной активности (периодические движения ног и др.), дыхательные нарушения (различные формы апноэ, эпизоды дессатурация).
Форма представления выявленных событий на нативных сигналах определяется настройками пользователя для удобства визуального восприятия. События используются при расчете статистики сна и формировании отчётов. Сжатое представление событий сна в одном временном масштабе с гипнограммой и трендами помогает комплексному визуальному анализу ПСГ исследования, а навигация по исследованию предоставляет возможность синхронизированного перехода к интересующему врача фрагменту нативных сигналов для дополнительного анализа.


Polysomnographic studies

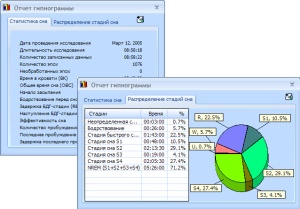

Формируются итоговые отчёты по статистике сна и распределениям стадий сна в виде таблиц и диаграмм.


Polysomnographic studies

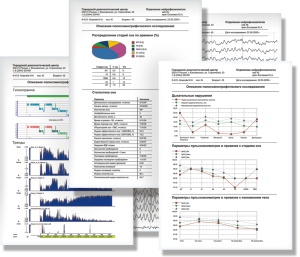

Пользователь имеет возможность определять состав печатных документов по ПСГ-исследованию, который может включать в себя:

  • Гипнограмму и тренды расчетных показателей
  • Распределение стадий сна по времени
  • Параметры пульсооксиметрии в привязке к положению тела
  • Параметры пульсооксиметрии в привязке к стадиям сна
  • Дыхательные нарушения
  • Двигательная активность
  • Статистика сна
  • События сна
  • Необходимые фрагменты исходных данных
  • График положения тела
